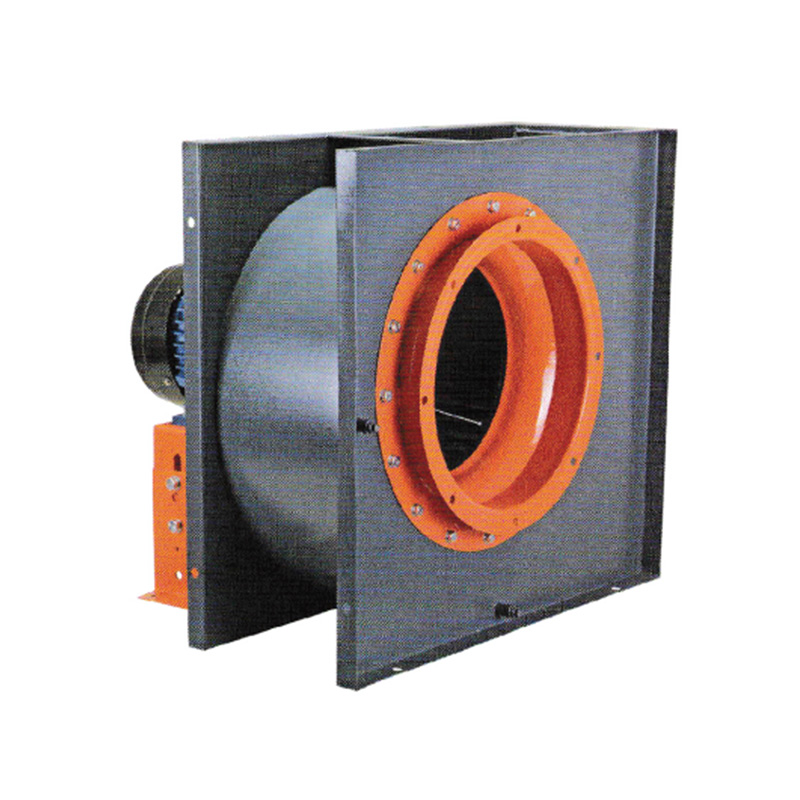

FY11-48 النوع A/Type E عالي الكفاءة المطبخ مروحة الطرد المركزي الخاص

تم تطوير سلسلة من أجهزة الطرد المركزي الخاصة FY11-48 لتنقية دخان النفط على أساس امتصاص التكنولوجيا الأجنبية والجمع بين تطبيقها الفني.

في ضوء مشكلة تنظيف النفط المكره في مشهد عادم دخان المطبخ ، بالاعتماد على سنواتنا العديدة من تجربة إنتاج المكره متعددة الأجنحة ونتائج أبحاث السوق ، والبحث الدقيق والتحسين ، مع التكنولوجيا الرائعة والخبرة الغنية المصممة والتصنيع.

تعتمد المروحة تصميمًا مضغوطًا للهيكل ، والشفط الكبير ، والتشغيل المستقر ، مع كفاءة عالية وتوفير الطاقة ، وضوضاء منخفضة ، ومزايا التثبيت والصيانة المريحة. نظرًا لتصميمها المعقول ، والأداء المتميز في توفير الطاقة ، وكفاءة الإنتاج وجودة المنتج ، يتم الترحيب به من قبل المستخدمين.

تستخدم هذه السلسلة من المعجبين على نطاق واسع لنقل الهواء ، ودرجة الحرارة ليست أعلى من 80 درجة مئوية ، والغبار والجسيمات الجسيمية لا يزيد عن 150mg/m3 ، وغير التآكل ، لا يمكن بسهولة الاحتراق التلقائي ، ولا يحتوي

اتصل بنا

المعلمات الفنية

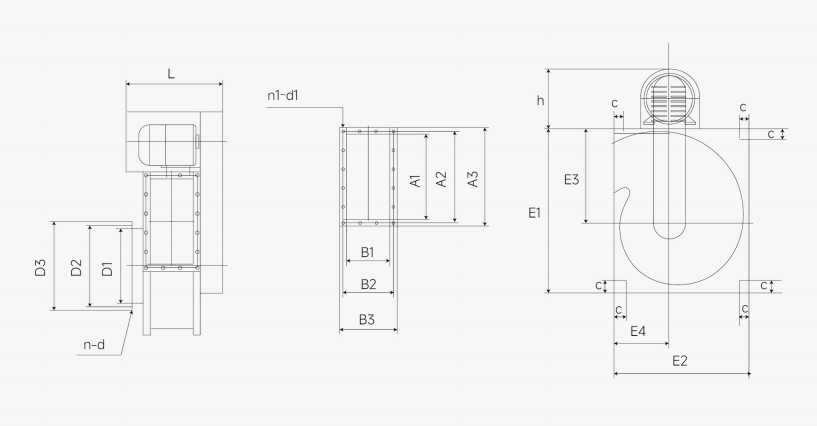

مخطط التثبيت
البعد التثبيت
اتصل بنا

لا.	سرعة الدوران (ص/دقيقة)	الجهد (V)	مزود بقوة المحرك (KW-P)	مع رقم إطار المحرك (لا.)	حجم الهواء (M³/H)	الضغط الكامل (PA)
2.5A	1420	220/380	0.75	Y80M-4	1700-2500	370-446
2.8A	1450	220/380	1.5	Y90L-4	2200-3500	562-668
3.15A	910	380	0.75	Y90S-6	1506-224	254-338
3.15A	1450	220/380	2.2	Y100L-4	2400-4500	644-858
3.15A	1450	220/380	3	Y100L-4	3000-7200	600-1000
3.55A	960	380	1.1	Y90L-6	2118-5164	390-492
3.55A	1450	380	4	Y112M-4	3200-7800	890-123
3.55A	1450	220/380	3	Y100L-4	3000-7200	600-1000
4A	960	380	3	Y112M-6	3000-5800	609-664
4A	1450	380	5.5	Y132S-4	6000-8800	1307-1420
4.5A	960	380	4	Y132M-6	6000-21000	757-836
5A	960	380	5.5	Y132M-6	5000-13000	740-933
5.6a	720	380	4	Y160M-8	522-395	568-700
5.6a	960	380	7.5	Y160M-6	9000-17000	1031-1270
6.3a	720	380	11	Y180L-8	7327-13051	1376-1564
6.3a	970	380	15	Y180L-6	14819-25500	1475-1637

لا.	سرعة الدوران (ص/دقيقة)	القوة (KW-P)	حجم الهواء (M³/H)	ضغط الرياح (PA)	ضغط ثابت (PA)
4e	960	3	4500-7100	650-850	450-750
4e	1250	4	5172-7586	971-1059	768-960
4e	1450	5.5	6000-8800	1307-1425	1034-1293
4.5e	830	3	4000-9500	550-800	450-650
4.5e	970	4	4222-10486	757-875	515-760
4.5e	1100	5.5	4787-11891	974-1125	662-982
5e	820	4	4800-8500	630-850	400-610
5e	970	5.5	8000-13000	740-901	495-838
5e	1100	7.5	9268-14742	951-1199	636-1077
5.6e	970	7.5	4000-17000	1031-1270	911-1126
5.6e	1100	11	4536-19278	1325-1633	1171-1448
6.3e	800	11	7500-26250	1189-1409	823-1264
6.3e	970	15	8083-25500	1381-1637	1099-1468
6.3e	650	7.5	6800-18365	953-1200	635-1085
7e	700	15	8000-30000	817-993	463-881
7e	750	18.5	10714-32143	938-1140	532-1012

لا.	حجم مدخل الهواء							حجم منفذ الهواء				شكل E × Ternal وبعد مثبت
لا.	A1	A2	A3	B1	B2	B3	اختصار الثاني	D1	D2	D3	N1-D1	E1	E2	E3	E4	E5	E6	E7	E8	/	أ × ب	ج	N2-D2
2.5#(0.75KW-4 SINGل)	280	312	342	160	190	220	10-7	φ210	φ240	φ265	4-7	515	470	295	220	230	903	36	115	461	20 × 10	50	4 -φ10
2.5#(0.75KW-4 ثلاث مراحل)	280	312	342	160	190	220	10-7	φ210	φ240	φ265	4-7	515	470	295	220	230	190	36	115	446	20 × 10	50	4 -φ10
2.8#(1.5kw-singl)	315	348	377	180	210	240	10-7	φ235	φ265	φ290	8-7	565	520	326.5	238.5	230	210	41	145	575	20 × 10	50	4 -φ10
2.8#(1.5 كيلو وات-ثلاثة مرحلة)	315	348	377	180	210	240	10-7	φ235	φ265	290	8-7	565	520	326.5	238.5	230	210	41	145	5102	20 × 10	50	4 -φ10
3.15#(0.75KW-6)	355	387	417	200	230	260	10-7	φ265	φ300	φ325	8-7	635	580	365	270	250	230	41	160	500	20 × 10	50	4 -φ10
3.15#(2.2KW-Singl)	355	387	417	200	230	260	10-7	φ265	φ300	φ325	8-7	635	580	365	270	250	230	41	160	615	20 × 10	50	4 -φ10
3.15#(2.2 كيلو وات-ثلاثة مرحلة)	355	387	417	200	230	260	10-7	φ265	φ300	φ325	8-7	635	580	365	270	250	230	41	160	565	20 × 10	50	4 -φ10
3.55#(1.1kw-6)	400	432	462	225	255	285	12-7	φ300	φ335	φ360	8-7	710	655	407	303	230	255	41	145	555	20 × 10	50	4 -φ10
3.55#(4KW-4)	400	432	462	225	255	285	12-7	φ300	φ335	φ360	8-7	710	655	407	303	300	255	41	175	610	20 × 10	50	4 -φ10
4#(3KW-6)	450	492	532	250	290	330	12-7	φ335	φ370	φ400	8-7	800	730	464	336	340	290	46	340	696	25 × 13	70	4 -212
4#(5.5kw-4)	450	492	532	250	290	330	12-7	φ335	φ370	φ400	8-7	800	730	464	336	340	290	46	340	696	25 × 13	70	4 -φ13
4.5#(4KW-6)	500	540	582	280	320	260	14-7	φ380	φ420	φ450	8 -210	900	800	517	360	340	320	46	230	766	25 × 13	70	4 -φ13
5#(5.5kw-6)	560	600	642	315	355	395	6-φ10	φ410	φ450	φ480	8 -210	1000	890	570	390	340	355	46	230	806	25 × 13	70	4 -φ13
5.6#(4KW-8)	630	672	712	355	395	435	18-10	φ470	φ520	φ560	8 -212	1100	990	633	435	410	395	46	285	900	25 × 13	70	4 -φ13
5.6#(7.5kw-6)	630	672	712	355	395	435	18-10	φ470	φ520	φ560	8 -212	1100	990	633	435	410	395	46	285	900	25 × 13	70	4 -φ13
6.3#(75kw-8)	710	756	802	400	445	490	20 -20	φ520	φ570	φ610	12 -212	1250	120	715	490	420	445	51	310	1013	51	65	4 -φ13
6.3#(11kw-8)	710	756	802	400	445	490	20 -20	φ520	φ570	φ610	12 -212	1250	120	715	490	420	445	51	310	1013	51	65	4 -φ13
6.3#(15kw-6)	710	756	802	400	445	490	20 -20	φ520	φ570	φ610	12 -212	1250	120	715	490	420	445	51	360	1066	51	65	4 -φ13

لا.	حجم مدخل الهواء				حجم منفذ الهواء							شكل E × terma والبعد المثبت
لا.	D1	D2	D3	N1-D1	A1	A2	A3	B1	B2	B3	N2-D2	E1	E2	E3	E4	E5	أ × ب	ج	L	ح
4e	335	370	400	8-7	450	123 × 4	532	250	142 × 2	330	12-7	800	730	464	336	290	13 × 25	70	510	405
4.5e	380	420	450	8 -210	500	135 × 4	582	280	107 × 3	360	14-7	900	800	517	360	320	13 × 25	70	520	420
5e	410	450	480	8 -210	560	120 × 5	642	315	118 × 3	395	16 -10	1000	890	570	390	355	13 × 25	70	560	430
5.6e	470	520	560	8 -212	630	112 × 6	712	355	132 × 3	435	18-10	1110	990	633	435	395	13 × 25	70	653	480
6.3e	520	570	610	12 -212	710	126 × 6	802	400	111 × 4	490	20 -20	1250	1120	715	490	445	13 × 25	65	710	490
7e	580	626	666	12 -212	765	135 × 6	850	450	125 × 4	540	20 -20	1373	1170	808	498	490	13 × 25	65	770	550
