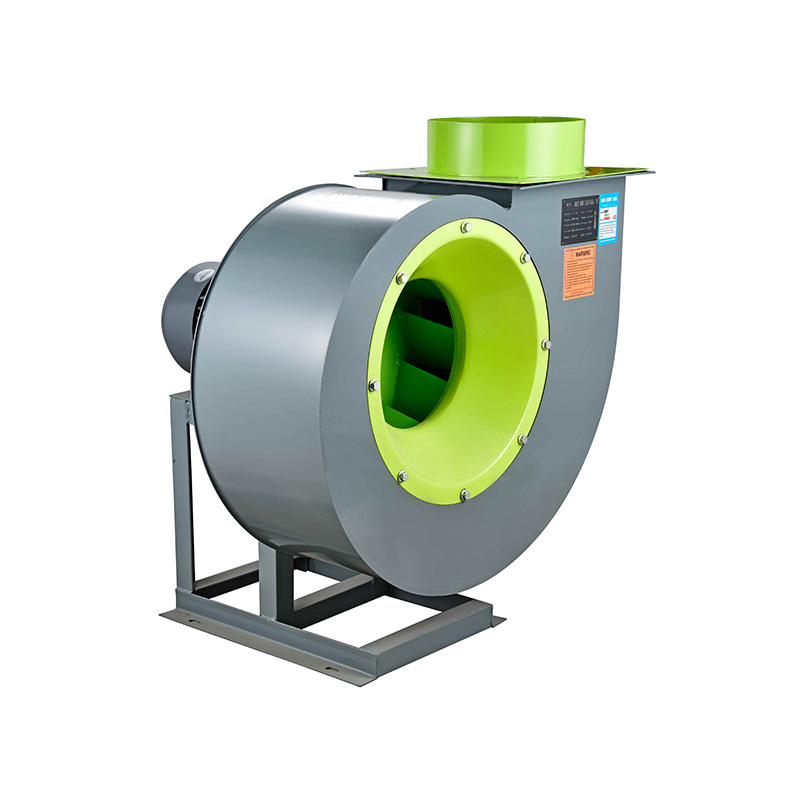

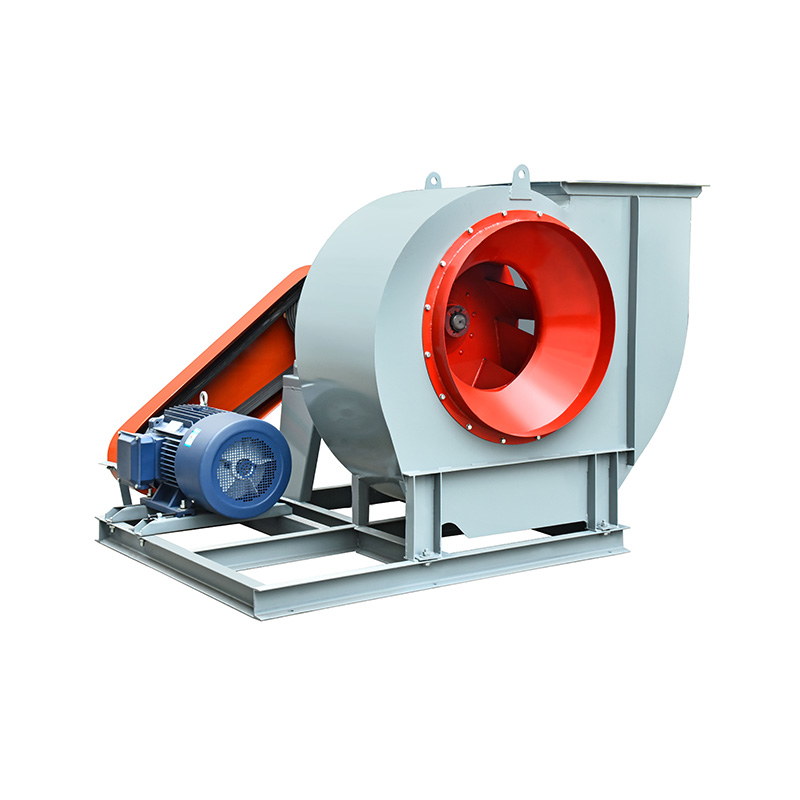

4-72 النوع A/Type C/Type D مروحة الطرد المركزي الهوائي عالية الكفاءة

يمكن أن تنقل مروحة الطرد المركزي 4-72 من السلسلة والاحتراق غير القائم ، غير ضار لجسم الإنسان ، الغاز غير التآكل إلى الفولاذ.

لا يُسمح بأي مواد لزجة في الغاز ، والغبار والجزيئات الصلبة الموجودة لا تزيد عن 150 ملغ/م 3. يجب ألا تتجاوز درجة حرارة الغاز 80 درجة مئوية.

لدى المروحة خصائص الأداء الديناميكي الهوائي الجيد ، توازن الجري ، الاهتزاز المنخفض ، الكفاءة العالية والحياة الطويلة.

تستخدم على نطاق واسع في المؤسسات الصناعية والتعدين والمباني الكبيرة والفنادق والمطاعم وغيرها من التهوية الداخلية.

اتصل بنا

المعلمات الفنية

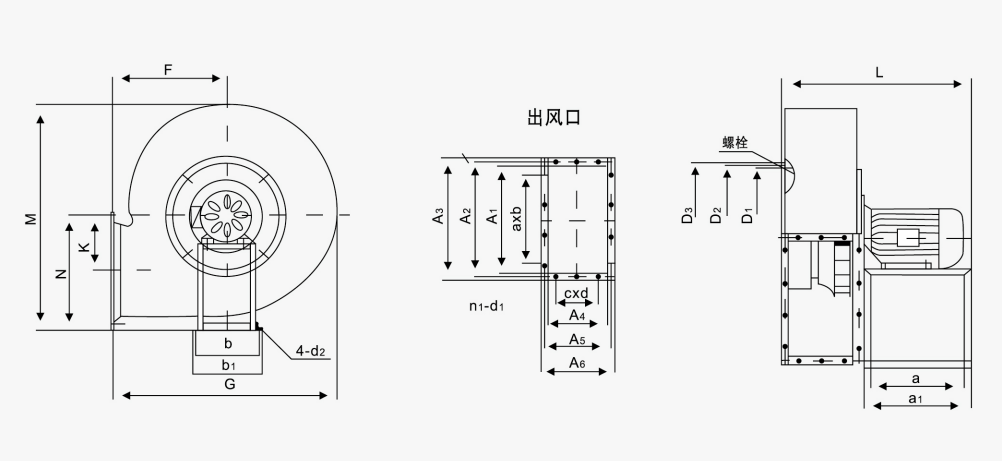

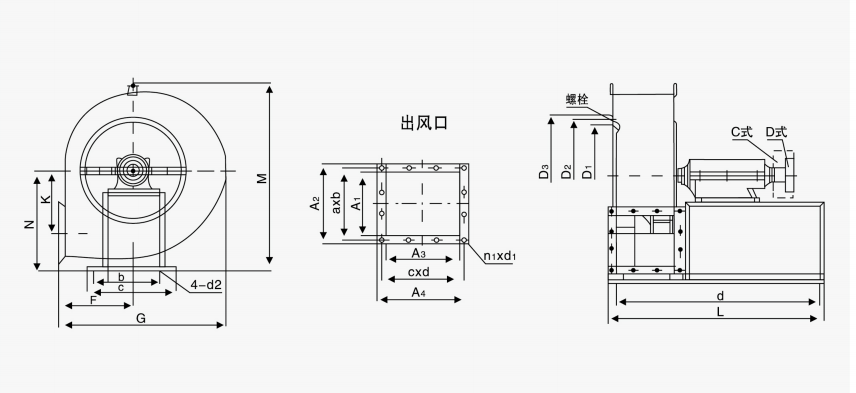

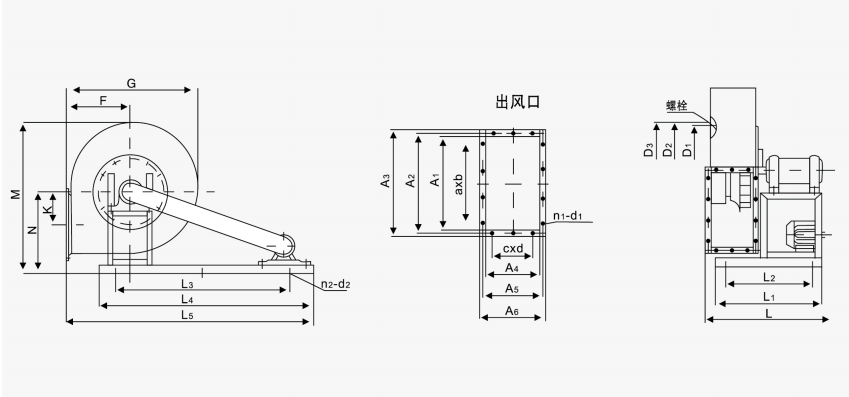

مخطط التثبيت
البعد التثبيت
اتصل بنا

نموذج	سرعة المغزل (ص/دقيقة)	المحرك (KW-P)	التدفق (M³/H)	الضغط الكلي (PA)
2.5A	2900	0.75-2	805-1677	792-483
2.8A	2900	1.5-2	1131-2356	994-606
3.2A	2900	2.2-2	1688-3517	1300-792
3.2A	1450	1.1-4	844-1758	324-198
3.6A	2900	3.0-2	2664-5268	1578-989
3.6A	1450	1.1-4	1332-2634	393-247
4A	2900	5.5-2	4012-7419	2014-1320
4A	1450	1.1-4	2006-3709	501-329
4.5A	2900	7.5-2	5712-10562	2554-1673
4.5A	1450	1.1-4	2856-5281	634-416
5A	2900	15-2	7728-15455	3187-2019
5A	1450	2.2-4	3864-7728	790-502
5.6a	1450	3.0-4	7062-9885	957-759
6A	1450	4.0-4	6677-13353	1139-724
6A	960	1.5-6	4420-8841	498-317
7.1A	1450	11-4	12676-20513	1572-1168
7.1A	960	3.0-6	8392-13581	689-512

نموذج	سرعة المغزل (ص/دقيقة)	المحرك (KW-P)	التدفق (M³/H)	الضغط الكلي (PA)
2.8C	2900	1.5-2	1131-2356	994-606
	2600	0.75-2	1171-1800	776-619
	2200	0.37-2	894-1522	556-443
	2800	0.25-2	813-1245	372-296
3.2C	2900	2.2-2	1688-3517	1300-792
	2600	1.1-2	1753-2686	1015-808
	2200	0.75-2	1483-2273	726-579
	1800	0.55-2	1213-1860	486-387
3.6C	2900	3.0-2	2664-5268	1578-989
	2600	2.2-2	2730-4058	1230-1009
	2200	1.5-2	2310-3434	881-723
	1800	0.75-2	1890-2810	590-483
4C	2900	5.5-2	4012-7419	2014-1320
	2600	3.0-2	4040-6207	1282-1172
	2300	2.2-2	3573-5491	1238-917
	2000	1.5-2	3107-4775	936-694
	1700	1.1-2	2641-4058	676-501
4.5C	2900	7.5-2	5712-10562	2554-1673
	2600	5.5-2	5752-8839	2007-1489
	2300	4.0-2	5088-7819	1570-1163
	2000	3.0-2	4428-6799	1187-879
	1700	2.2-2	3761-5779	858-635
5C	2900	45703	7728-15455	3187-2019
	2600	45963	7938-12845	2527-1876
	2300	7.5-2	7022-11363	1978-1468
	2000	5.5-2	6106-9881	1495-1110
	1700	3.0-2	5190-8399	1080-802
5.6c	2600	18.5-2	12734-17824	3209-2541
	2300	15-2	11265-15768	2511-1989
	2000	7.5-2	9795-13711	1900-1504
	1700	5.5-4	8326-11654	1372-1086
	1400	3.0-4	6857-9598	930-737
6C	2240	15-4	10314-20628	2734-1733
	2000	11-4	9209-18418	2176-1380
	1800	7.5-4	8288-16576	1760-1116
	600	5.5-4	7367-14734	1389-881
	1250	3.0-4	5756-11511	846-537
	1000	1.5-4	4605-9209	541-344
6.3c	2200	18.5-2	15342-21474	2908-2303
	1900	11-2	13250-18546	2169-1718
	1600	7.5-2	11158-15618	1538-1218
	1300	7.5-2	9066-12689	1015-804
	1000	2.2-4	6973-9761	600-475
	700	0.75-4	4881-6833	294-233
7.1C	1800	18.5-4	15736-25265	2422-1801
	1600	15-4	13987-22635	1914-1423
	1450	11-4	12376-20513	18572-1168
	1200	5.5-4	10490-16976	1076-800
	960	3.0-4	8392-13581	689-512
	700	1.5-4	6119-9903	366-272
8C	1800	37-2	19646-36427	3143-2302
	1600	30-2	17463-32380	2478-1816
	1250	11-4	13642-25297	1507-1106
	1120	11-4	12224-22666	1209-887
	1000	7.5-4	10914-20237	963-707
	900	5.5-4	9823-18213	779-572
	800	3.0-4	8732-16190	615-452
	710	3.0-4	7749-14368	485-356
	630	2.2-4	6876-12749	381-280
10C	1250	37-4	34863-48797	2373-1377
	1120	30-4	31237-43722	1902-1505
	1000	18.5-4	27890-39038	1514-1199
	900	15-4	25101-35134	1225-970
	800	11-4	22312-31230	967-766
	710	7.5-4	19802-27717	761-603
	630	5.5-4	17571-24594	599-475
	560	4.0-4	15618-21861	473-375
	500	3.0-4	13945-19519	377-299
12C	1120	75-4	53978-75552	2746-2172
	1000	55-4	49195-60712	2185-1729
	900	37-6	43375-60712	1737-1399
	800	30-6	38556-53966	1395-1104
	710	18.5-6	34218-47895	1097-869
	630	15-6	30362-42498	863-684
	560	11-6	26989-37776	682-540
	500	7.5-6	24097-33728	543-430
	450	5.5-6	21687-30356	440-348
	400	3.0-6	19278-26983	347-275

نموذج	سرعة المغزل (ص/دقيقة)	المحرك (KW-P)	التدفق (M³/H)	الضغط الكلي (PA)
6D	1450	4.0-4	6677-13353	1139-724
6D	960	1.5-6	4420-8841	498-317
8d	1450	18.5-4	15826-29344	2032-490
8d	960	5.5-6	10478-19428	887-651
8d	730	3.0-8	7968-14773	512-376
10D	1450	55-4	40441-56605	3202-2532
10D	960	18.5-6	26775-37476	1395-1104
10D	730	7.5-8	20360-27497	805-637
12D	960	45-6	46267-64759	2013-1593
12D	730	18.5-8	35182-49244	1160-919

لا.	حجم مدخل الهواء					حجم منفذ الهواء									شكل E × terma والبعد المثبت
لا.	φ1	φ2	φ3	الترباس	غرض	A1	A2	A3	A4	A5	A6	أ × ب	ج × ب	ن1-D1	ز	م	ل	و	N	ك L1	L2	L3	L4	L5	N2-D2
2.8	φ280	φ306	φ324	M8 × 10	8	224	256	278	96	228	250	4 × 64	4 × 57	16-7	454	616	587	187	390	196 455	420	693	853	900	4 -φ13
3.2	φ320	φ350	φ367	M6 × 10	16	256	288	309	224	256	278	4 × 72	4 × 62	16-7	518	698	615	213	440	252 475	438	693	853	936	4 -φ13
3.6	φ360	φ394	φ416	M6 × 16	16	288	320	341	252	284	307	4 × 80	4 × 71	16-7	582	770	658	239	480	224 495	458	693	853	962	4 -φ13
4	φ400	φ440	φ462	M6 × 16	16	320	355	375	280	315	336	4 × 70	4 × 60	20-7	647	842	790	265	520	280 570	533	843	1003	1113	4 -φ13
4.5	φ450	φ490	φ512	M8 × 20	16	360	395	415	315	350	371	4 × 78	4 × 70	20-7	728	935	810	298	572	315 596	556	940	1100	1243	4 -φ13
5	φ500	φ550	φ572	M8 × 20	16	400	435	455	250	385	406	4 × 88	4 × 75	20-7	808	1044	920	330	641	350 685	645	1110	1270	1426	4 -φ13
5.6	φ575	φ610	φ645	M8 × 20	16	452	480	502	297	426	447	5 × 96	4 × 106.5	18-7	903	1163	980	369	713	392 715	675	1170	1330	1491	6 -φ18
6	φ600	φ650	φ710	M8 × 20	16	480	511	536	420	455	476	5 × 87	5 × 75	24-7	969	1253	1020	396	770	420 775	732	1200	1360	156	6 -φ18
7.1	φ710	φ780	φ820	M10 × 20	12	573	612	653	505	545	585	7 × 875	7 × 109	24 -φ11	1145	1473	1100	468	903	497 710	767	1470	1630	1878	6 -φ18
8	φ800	φ860	φ910	M10 × 20	16	646	700	746	569	625	669	5 × 140	6 × 125	20 -215	129	1815	1540	528	1080	560 980	940	356	1456	365	4 -220
10	φ1020	φ1065	φ1110	M10 × 20	16	800	860	906	700	765	809	5 × 172	5 × 153	20 -215	1611	2195	1675	658	1300	700 1180	1140	1488	1588	832	4 -220
12	φ1220	φ1270	φ1330	M12 × 20	24	966	1008	1066	849	900	949	6 × 168	6 × 150	20 -215	1931	2575	2020	788	1520	840 1380	1332	1624	1824	2100	4 -220
